Projekt Freifunk Ballenstedt
Beschreibung

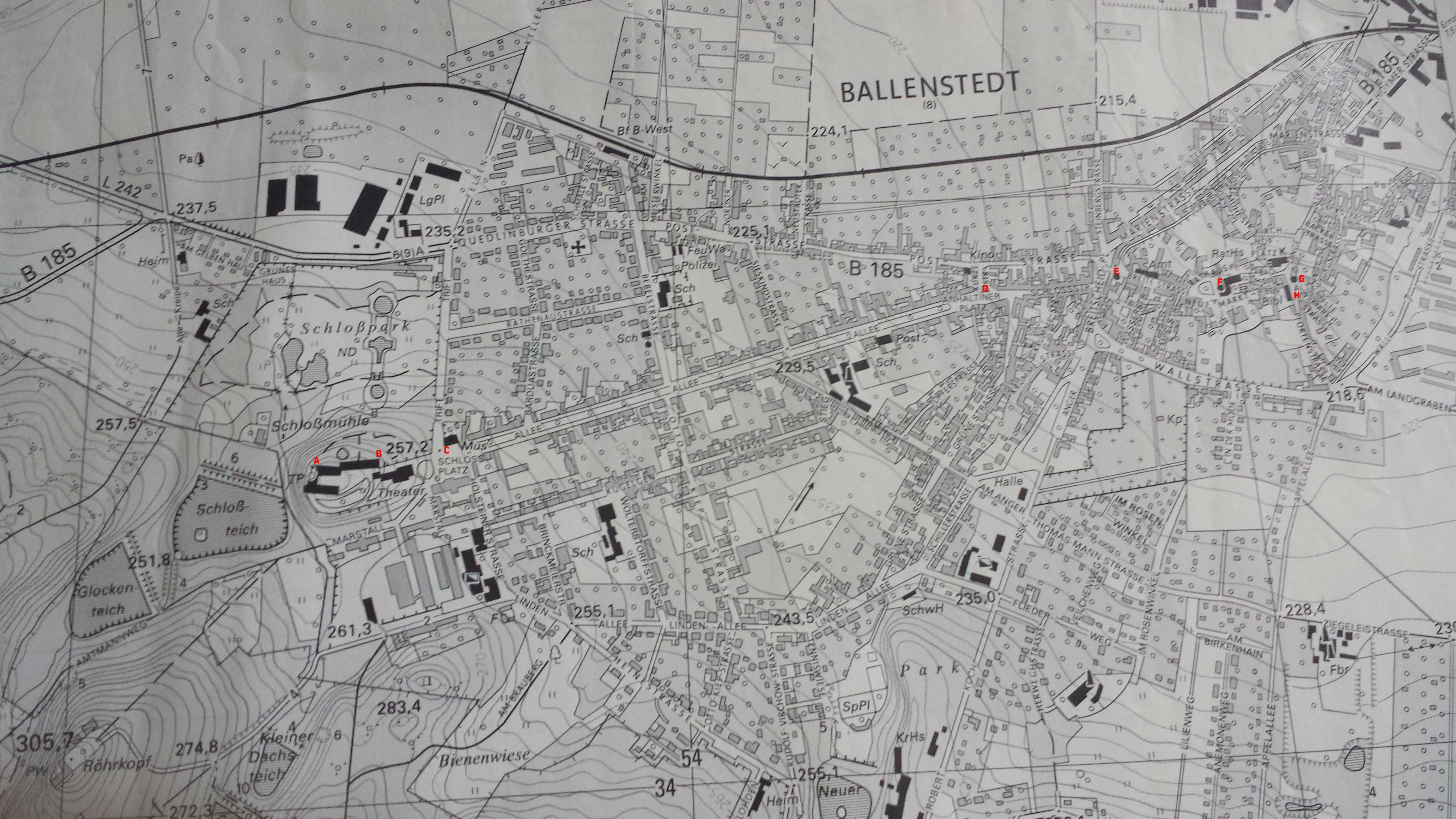

Aufbau eines Freifunk Netzwerkes in der Stadt Ballenstedt. An den Standorten Schlossturm, Stadtmuseum, Touristinformation, Rathaus, Marktturm, Obererturm und Bibliothek.

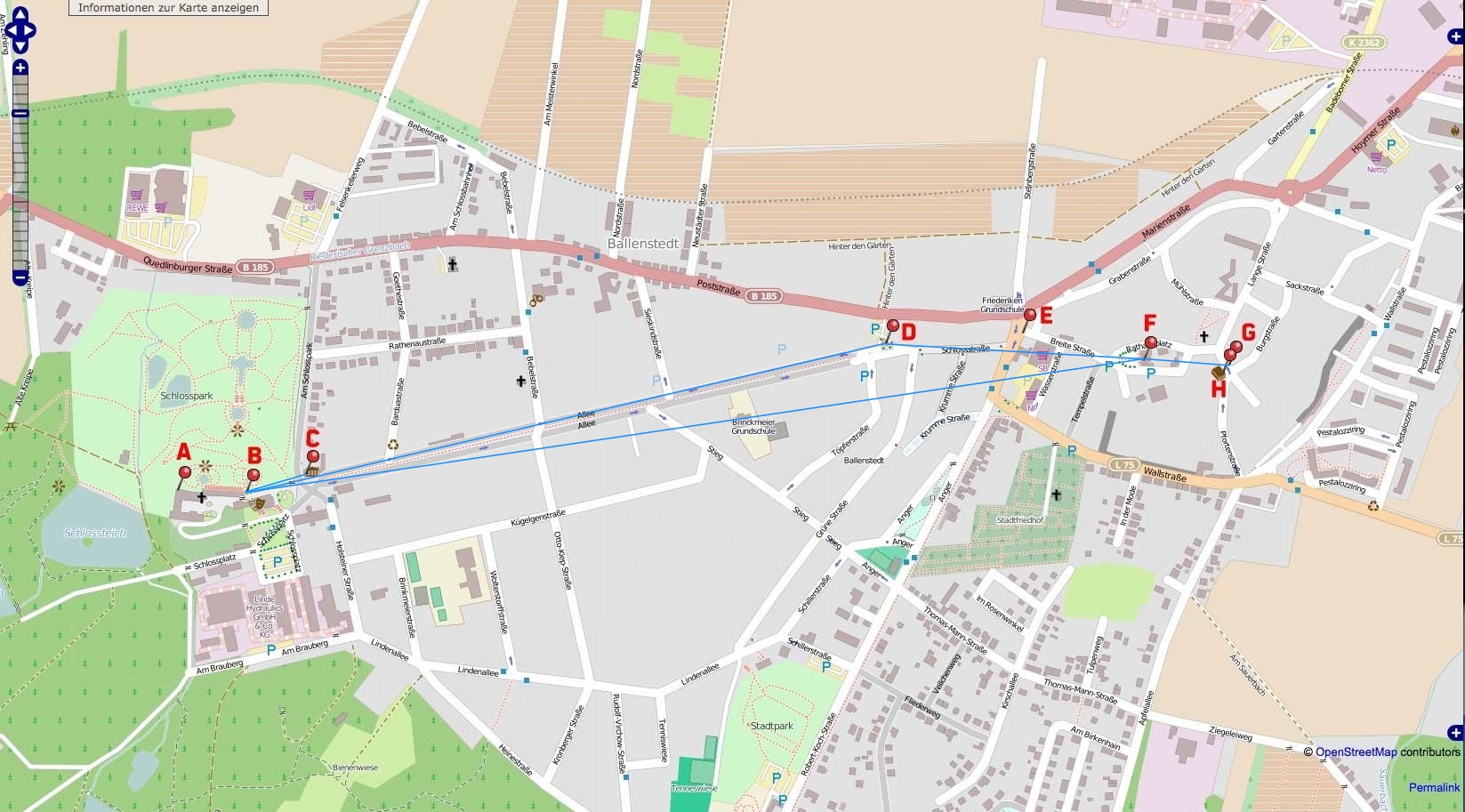

Richtfunk
GPS Koodinaten:
- Schlossturm (A): 11.217789888329 51.718827012027
- Schloss Ostseite (B): 11,217789888329 51,718827012027
- Stadtmuseum (C): 11.220883816435 51.719074602436
- Touristinformation (D): 11.234866172029 51.721028691247
- Obererturm (E): 11.238185405683 51.721188204972
- Rathaus (F): 11.241094261358 51.720772803471
- Marktturm (G): 11.243155538993 51.720699692408
- Bibliothek (H): 11.242994606451 51.720591687217
Entfernungen
Quelle: bing maps
| Ort 1 | Ort 2 | Entfernung [km] |
|---|---|---|
| Schloss Ostseite (B) | Rathaus (F) | 2,6 |
| Schloss Ostseite (B) | Stadtmuseum (C) | 0,35 |
| Schloss Ostseite (F) | Touristinformation (D) | 1,91 |
| Rathaus (F) | Oberer Turm (E) | 0,33 |
| Rathaus (F) | Markturm (G) | 0,23 |
| Marktturm (G) | Bibliothek (H) | 0,03 |
laufende Kosten
Für den Betrieb einer eigenen Freifunk Infrastruktur ist eine redundante Auslegung der Backbone-Infrastruktur sinnvoll. Somit funktioniert das Freifunk Netzwerk auch bei dem Ausfall eines Gateways.
Gateway-Infrastruktur
| Name | Anzahl | Einzelpreis [€/Monat] | Gesamt [€/Monat] |
|---|---|---|---|
| Gateway z.B. Netcup | 2 | ca. 20 | ca. 40 |
| VPN | 2 | 5 | 10 |
| Gesamt | 50 |
Anmerkung 1: Um die Grundlast zu minimieren wäre es sinnvoll z.B. auch ein Gateway innerhalb der Stadt zu betreiben z.B. im Rathaus.
Stromkosten Freifunk Knoten
| Name | Anzahl | Einzelpreis [€/Monat] | Gesamt [€/Monat] |
|---|---|---|---|
| Freifunk Knoten | 32 | 0,5 | 16 |
Investitionskosten
Materialliste
Aufgliederung der benötigten Hardware für den Betrieb von Freifunk an den gewünschten Standorten in Ballenstedt. Nicht berücksichtigt sind die benötigten Materialien für die Erschließung der jeweiligen Standorte mit Strom und Netzwerk.
Einkaufsliste (Freifunk Knoten und Switches)
| Name | Anzahl [-] | Einzelpreis [€] | Gesamt [€] |
|---|---|---|---|
| Ubiquiti Nanostation M2 | 22 | 80 | 1760 |
| Ubiquiti Nanostation M5 | 10 | 80 | 800 |
| TP-Link WDR4300 | 1 | 50 | 50 |
| Bullet M2 HP | 1 | 70 | 70 |
| Antenne TRENDnet TEW-AO12O, 12dBi, 2.4GHz (für Bullet M2) | 1 | 70 | 70 |
| Ubiquiti Tough Switch PoE TS-5-POE | 5 | 90 | 450 |
| Ubiquiti Tough Switch PoE TS-8-PRO | 2 | 150 | 300 |
| LAN Kabel 240 M (siehe Anmerkung 2) | 240 | 1 | 300 |
| Summe | 3800 |
(konservative Schätzung der Kosten. Marktpreis ca. 3900 Euro)
Verbrauchsmaterial / Werkzeug
| Name | Anzahl | Einzelpreis | Preis Gesamt |
|---|---|---|---|
| Crimpzange | 1 | 40 € | 40 € |
| Kabelprüfer | 1 | 110€ | 110 € |
| Kabelbinder | 100 | 0,15€ | 15 € |
| Halterung NanoBracket | 32 | 7€ | 224 € |
| RJ45-Stecker MP8(8) FS Cat.6A | 100 | 1€ | 100 € |
| Knickschutztüllen | 100 | 0,6 | 60 € |
| gesamt | 1 | 1 | 549 € |
Anmerkung 2 = Netzwerkkabel sollten selbst gecrimpt werden (eigene Auswahl von Kabel, Steckern und Knickschutz möglich).
Kabel
| Name | Anzahl | Gesamtlänge (m) |
|---|---|---|
| LAN Kabel 5M | 30 | 150 |
| LAN Kabel 10M | 4 | 20 |
| LAN Kabel 50M | 1 | 50 |
| Name | Anzahl | Zweck |
|---|---|---|
| RJ45-Stecker MP8(8) FS Cat.6A | 70 | Netzwerk |
| Knickschutztüllen | 6 blau\\ 44 gelb\\ 6 grau\\ 6 grün\\ 6 rot\\ 6 schwarz | Netzwerk |
| LAN Kabel | 240m | Netzwerk, -20°C bis + 60°C |
Arbeitsleistung / Zeitplan
| Zweck | Zeit pro Einheit [h] | Anzahl | Gesamtzeit [h] |
|---|---|---|---|
| Gateway | 10h | 2 | 20h |
| Firmware | 10h | 1 | 10h |
| Knoten Flashen | 24 | 0,25h | 6,0h |
| Knoten konfigurieren | 10h | 0,25h | 2,5h |
| Swichts konfigurieren | 7h | 0,5h | 2,5h |
| 250m Kabel ziehen & Krimpen | 10h | 1 | 10h |
| Knoten befestigen | 0,33h | 43h | 14,3h |
| Anfahrt | 2h | 6 | 12h |
| Gesamt | 77,3h | 1 | 77,3h |
Abrechnung erfolgt nach tatsächlichen Aufwand
Kosten
| Name | Anzahl | Summe gesamt |
|---|---|---|
| Knoten Hardware | 1 | 3800 € |
| Verbrauchsmaterial | 1 | 600 € |
| Arbeitsleistung | 77,3h | 77,3h |
| Gesamt | 1 | 4300 € |
Standorte
A: Schlossturm
| Name | Anzahl | Zweck |
|---|---|---|
| Ubiquiti Nanostation M2 | 3 | Abdeckung u.A. Schlosspark, West, Nord-West, Nord-Ost |
| Halterung NanoBracket | 3 | Infrastruktur |
| Ubiquiti Tough Switch PoE TS-5-POE | 1 | Stromversorgung, Backbone Infrastruktur |
| LAN Kabel Flach 5M | 3 | Infrastruktur |
| LAN Kabel ca. 50M zum Standort Schloss Ostseite | 1 | Infrastruktur |
B: Schloss Ostseite (Nordflügel, Ercker)
| Name | Anzahl | Zweck |
|---|---|---|
| Ubiquiti Nanostation M2 | 3 | Abdeckung Schlossplatz, Schlosspark |
| Ubiquiti Nanostation M5 | 3 | Richtfunk zum Rathausturm\\ Richtfunk zum Museum\\ Richtfunk zur Touristinformation |
| Halterung NanoBracket | 6 | Infrastruktur |
| Ubiquiti Tough Switch PoE TS-8-PRO | 1 | Stromversorgung, Backbone Infrastruktur |
| LAN Kabel 5M | 6 | Infrastruktur |
C: Stadtmuseum
| Name | Anzahl | Zweck |
|---|---|---|
| Ubiquiti Nanostation M2 | 3 | Abdeckung Schlossplatz, Schlosspark |
| Ubiquiti Nanostation M5 | 1 | Richtfunk zum Richtfunk zum Schloss (Ostseite) |
| Halterung NanoBracket | 4 | Infrastruktur |
| Ubiquiti Tough Switch PoE TS-5-POE | 1 | Stromversorgung, Backbone Infrastruktur |
| LAN Kabel 5M | 5 | Infrastruktur |
| LAN Kabel 10M | 2 | Infrastruktur |
D: Touristinformation
| Name | Anzahl | Zweck |
|---|---|---|
| Ubiquiti Nanostation M2 | 2 | Abdeckung Allee, Füßgängerzone |
| Ubiquiti Nanostation M5 | 1 | Richtfunk zum Richtfunk zum Schloss (Ostseite) |
| Ubiquiti Bullet M2 HP | 1 | Abdeckung Anhalter Platz |
| Antenne TRENDnet TEW-AO12O, 12dBi, 2.4GHz | 1 | Rundstrahlantenne für Bullet M2 |
| Halterung NanoBracket | 3 | Infrastruktur |
| Ubiquiti Tough Switch PoE TS-5-POE | 1 | Stromversorgung, Backbone Infrastruktur |
| LAN Kabel 5M | 6 | Infrastruktur |
E: Oberer Turm
| Name | Anzahl | Zweck |
|---|---|---|
| Ubiquiti Nanostation M2 | 4 | Abdeckung Platz vor Oberer Turm |
| Ubiquiti Nanostation M5 | 1 | Richtfunk zum Rathausturm |
| Halterung NanoBracket | 5 | Infrastruktur |
| Ubiquiti Tough Switch PoE TS-5-POE | 1 | Stromversorgung, Backbone Infrastruktur |
| LAN Kabel 5M | 5 | Infrastruktur |
F: Rathausturm
| Name | Anzahl | Zweck |
|---|---|---|
| Ubiquiti Nanostation M2 | 3 | Abdeckung Rathausvorplatz, West, Süd, Ost |
| Ubiquiti Nanostation M5 | 3 | Richtfunk zum Schloss (Ostseite)\\ Richtfunk zum Oberer Turm\\ Richtfunk zum Markturm |
| Halterung NanoBracket | 6 | Infrastruktur |
| Ubiquiti Tough Switch PoE TS-8-PRO | 1 | Stromversorgung, Backbone Infrastruktur |
| LAN Kabel 5M | 6 | Infrastruktur |
| LAN Kabel 10M | 2 | Infrastruktur |
G: Markturm
| Name | Anzahl | Zweck |
|---|---|---|
| Ubiquiti Nanostation M2 | 4 | Abdeckung Platz vor Marktturm |
| Ubiquiti Nanostation M5 | 1 | Richtfunk zum Rathausturm |
| Halterung NanoBracket | 5 | Infrastruktur |
| Ubiquiti Tough Switch PoE TS-5-POE | 1 | Stromversorgung, Backbone Infrastruktur |
| LAN Kabel 5M | 5 | Infrastruktur |
H: Bibliothek
| Name | Anzahl | Zweck |
|---|---|---|
| TP-Link WDR4300 | 1 | Abdeckung Innenbereich |
Netzwerk Management
- V-LAN1: Mesh vlan (2,4 GHz)
- V-LAN2: Richtfunk vlan (5 GHz)
Kabel
Netzwerkkabel werden selbst gecrimpt.
