Freifunk Balkan
Projektbeschreibung
Aufbau eines Mobilen WLAN-Hotspot Datennetzwerkes für Vertriebene/Geflüchtete auf der "Balkanroute" bzw. Griechenland (Türkisch/Grieschische Grenze) mithilfe von Freifunk. Eine Gruppe von Aktivisten von Grenzenlos Kochen Hannover nimmt die Geräte mit.
Finanzierung
- via Spenden u.A. über unser Betterplace Projekt oder Überweiseung
Aufbau
- Uplink: Huawei E1820 (3G Modem) an einem TL-MR3040 (USB)
- LAN von TL-MR3040 zu einem TL-WR841N v8
- alle Geräte werden mittels USB-Akkus (Anker PowerCore) betrieben und sind somit mobil einsetzbar.
- Die Akkus werden z.B. an einem KZF geladen
Software
- 4x TL-WR841N v8 mit Freifunk Magdeburg Firmware (Gluon)
- davon 1x Uplink Konten TL-WR841N v8 (Mesh VPN, Mesh-on-Lan)
- und 3x TL-WR841N (Mesh-on-WAN)
Hardware
Paket 1
| Name | Anzahl | Preis einzeln | Preis gesamt |
|---|---|---|---|
| Anker PowerCore 20100mAh 2-Port 4.8A | 3 x | 30 € | 90 € |
| TL-MR3040 | 1 x | 58 € | 58 € |
| Huawei E1820 | 1 x | 30 € | 30 € |
| DELOCK 82197USB > Hohlstecker Ø5,5/Ø2,1 - 5V - Länge 1,0m | 4 x | 2 € | 8 € |
| TL-WR841N v8 | 4x | 16 € | 64 € |
| Gesamt | 250 € |
weitere Bestellungen
| Name | Anzahl | Preis einzeln | Preis gesamt |
|---|---|---|---|
| DELOCK 82197USB > Hohlstecker Ø5,5/Ø2,1 - 5V - Länge 1,0m | 6 x | 2 € | 12 € |
| DELOCK 83162 :: USB 2.0-A Stecker>USB micro-B | 2 x | 2,10 € | 4,10 € |
| AK 673-A :: USB-Kabel 2.0,A-Stecker/Mini-B-USB-5P-St>1,5m | 2 x | 1,00€ | 2 € |
| Huawei E5151 | 1 x | ca. 58 € | ca. 58 € |
| Gesamt | 76,1 € |
Knoten
| Name | Macadresse | Modell | Ort | SSH | M-VPN/MOL/MOW | public VPN-Key | GPS | Token | sonstiges |
|---|---|---|---|---|---|---|---|---|---|
| balkan-uplink | 90:f6:52:fe:ad:46 | WR841N v8.0 | ffmd-admin | ja/ja/nein | c2bff765a44913e6720630295011a65f1c8bf0e15abaee390833e12a896d1f75 | - | |||
| balkan-2 | a0:f3:c1:73:a7:ca | WR841N v8.3 | ffmd-admin | ja/nein/nein | bdd80e1f248227e0a82c47d4fff10cc954689736bf1138a202db2464e66bc6dc | - | |||
| balkan-3 | a0:f3:c1:64:46:e2 | WR841N v8.3 | ffmd-admin | ja/nein/nein | 5869c3364bf91002e70aa3222e6f22137ff9d3b999a3275a35ff61c6e9359d8e | - | |||
| balkan-4 | a0:f3:c1:a8:84:bc | WR841N v8.3 | ffmd-admin | ja/nein/nein | 8423f6e9ee018311ba1f90b2eda264d611ab1de27ce7033ca45899416dc51cd9 | - |

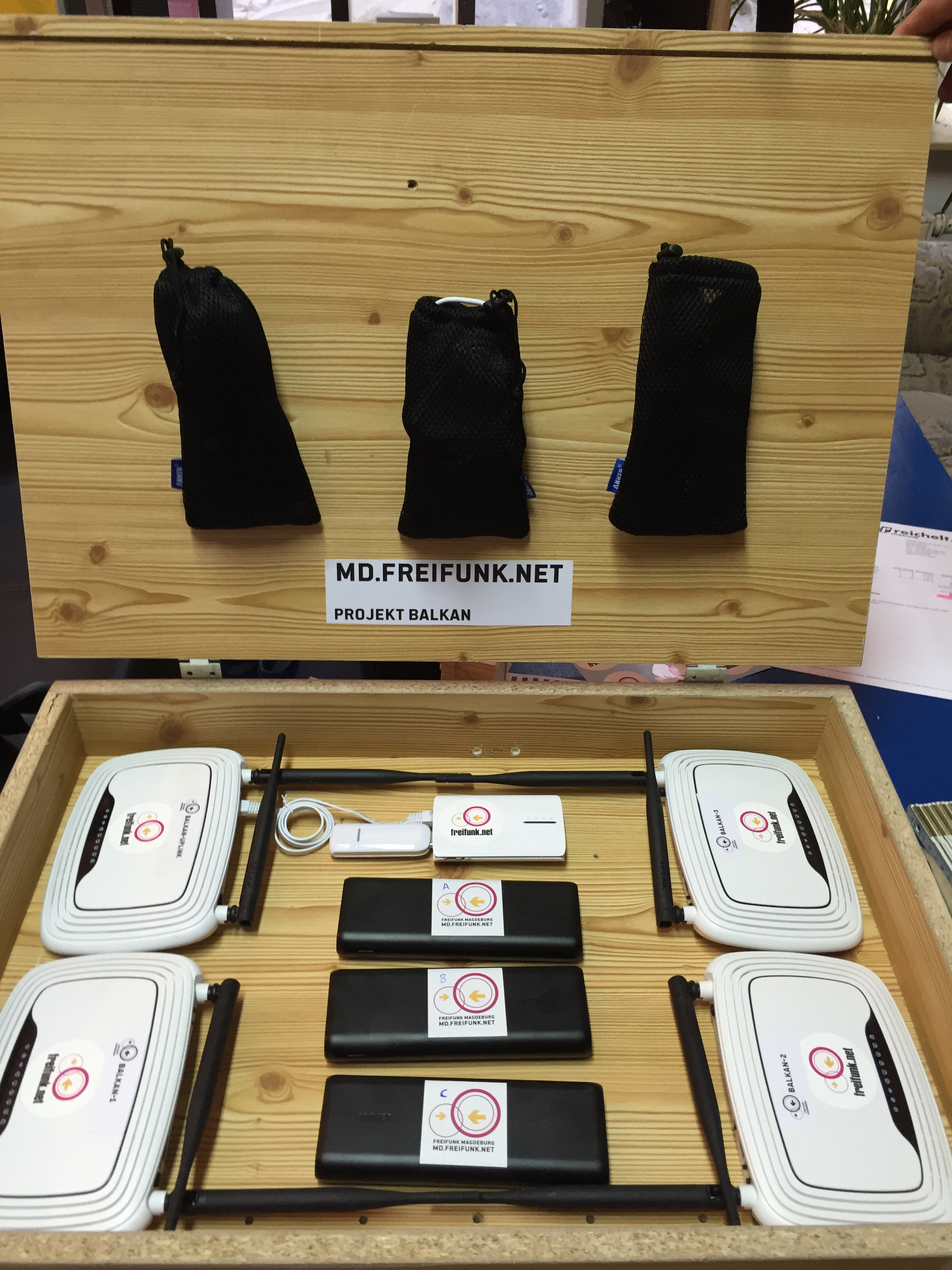

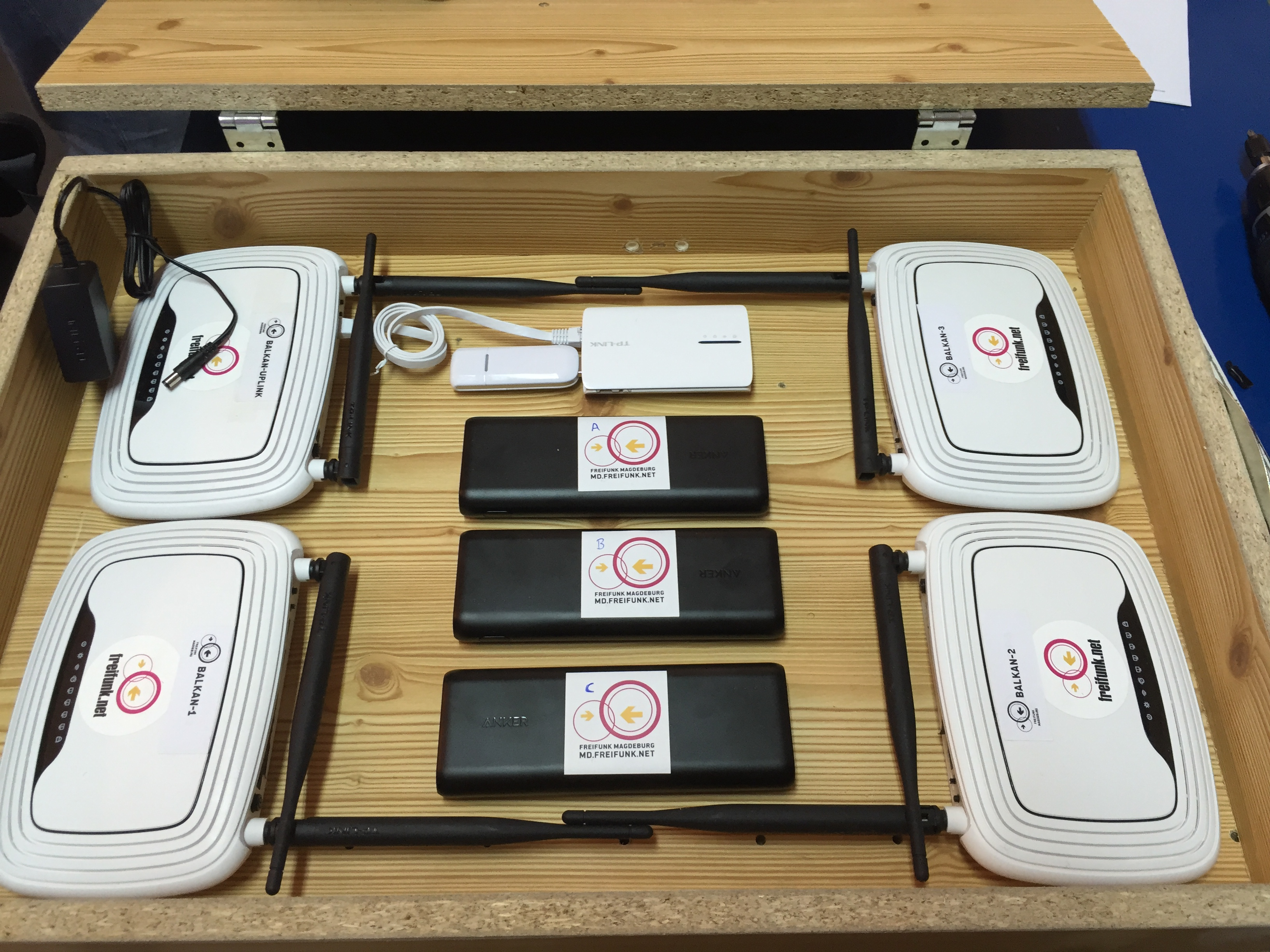

Verpackung

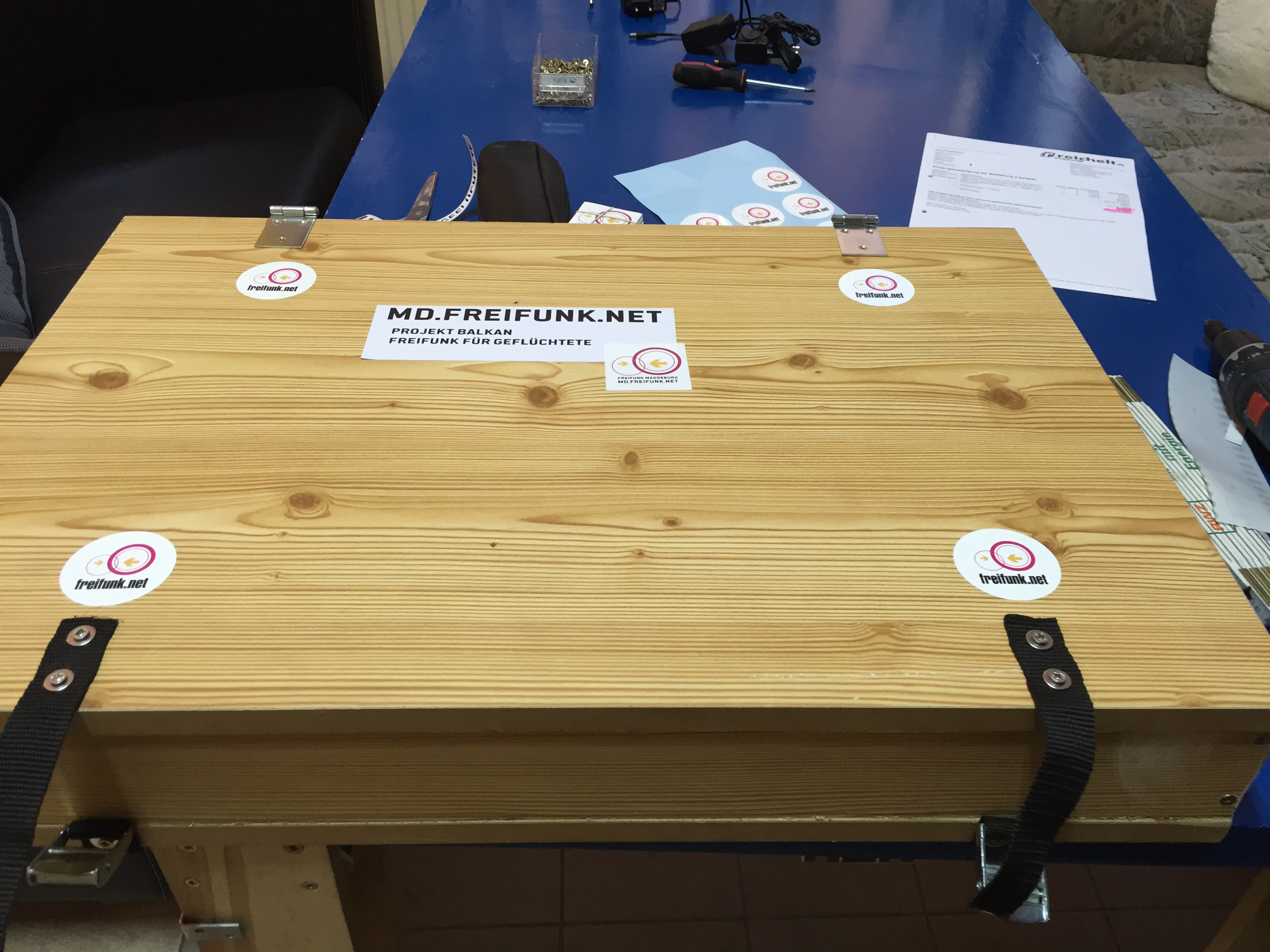

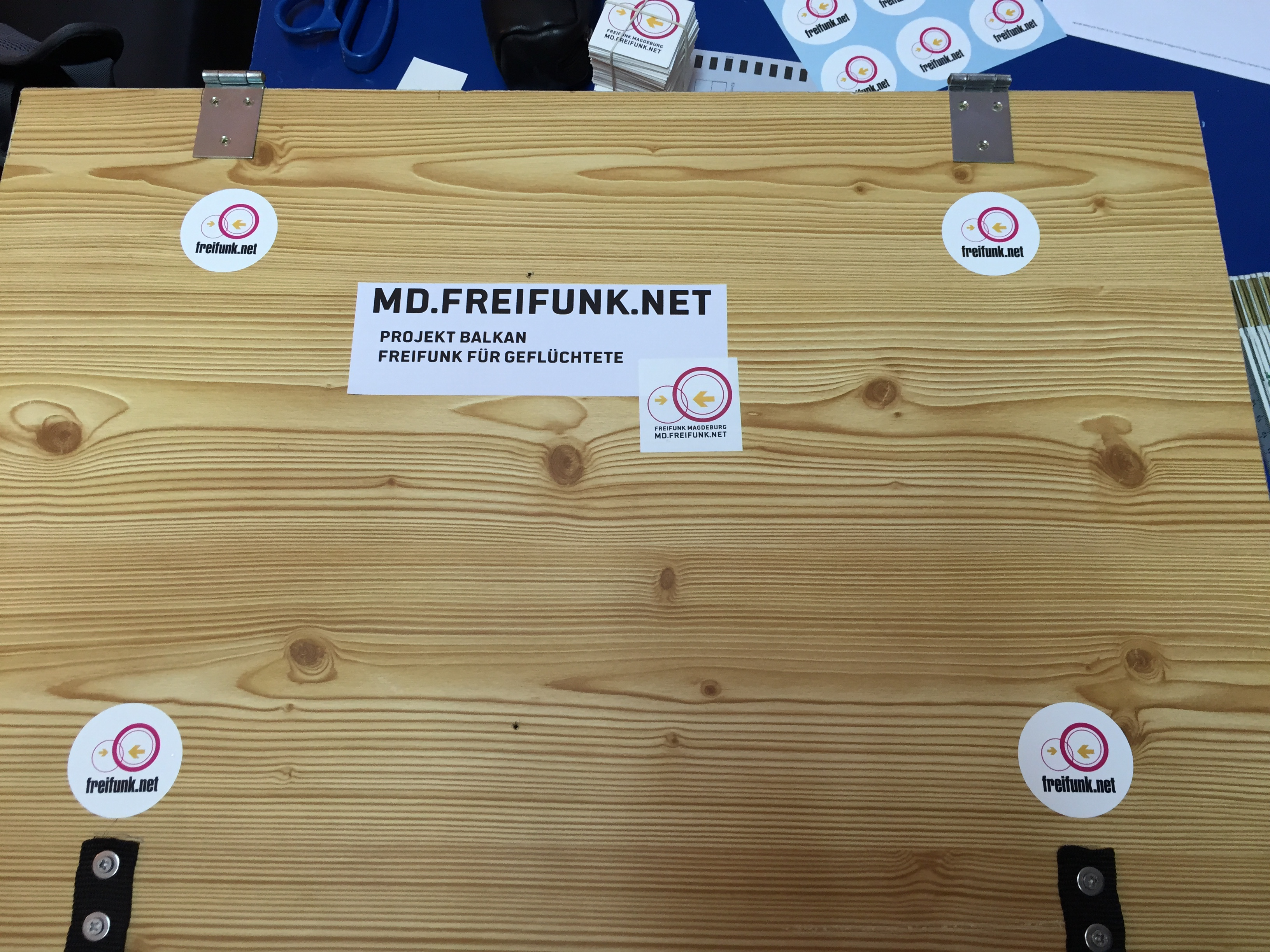

- Bau einer Holzkiste mit folgenden Abmaßen (außen) 640 x 440 x 105 mm

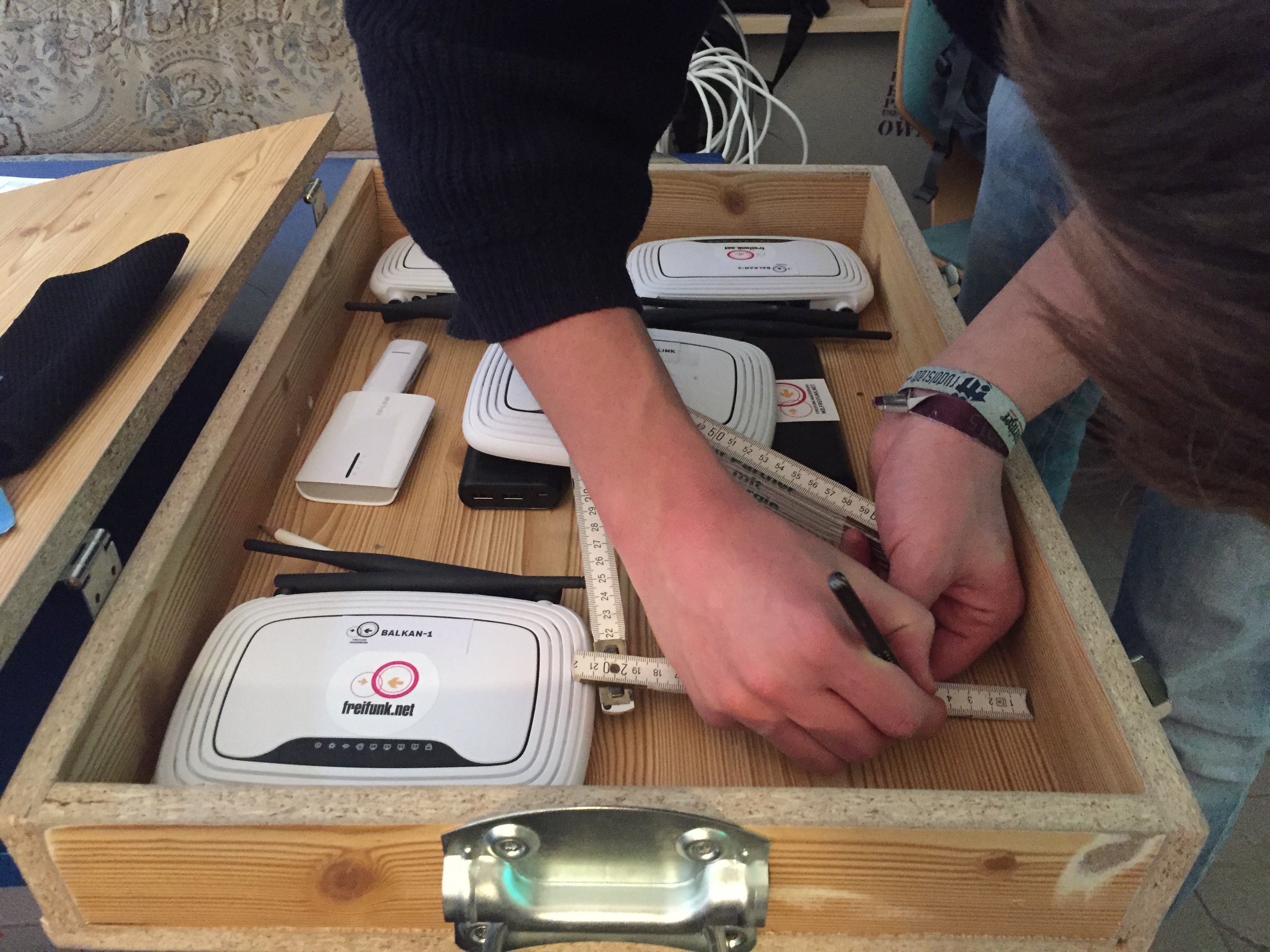

- Verschraubung der 841N Geräte am Kistenboden
- Akkus und UMTS Modem werden mit Klettverschluss am Kistenboden verklebt

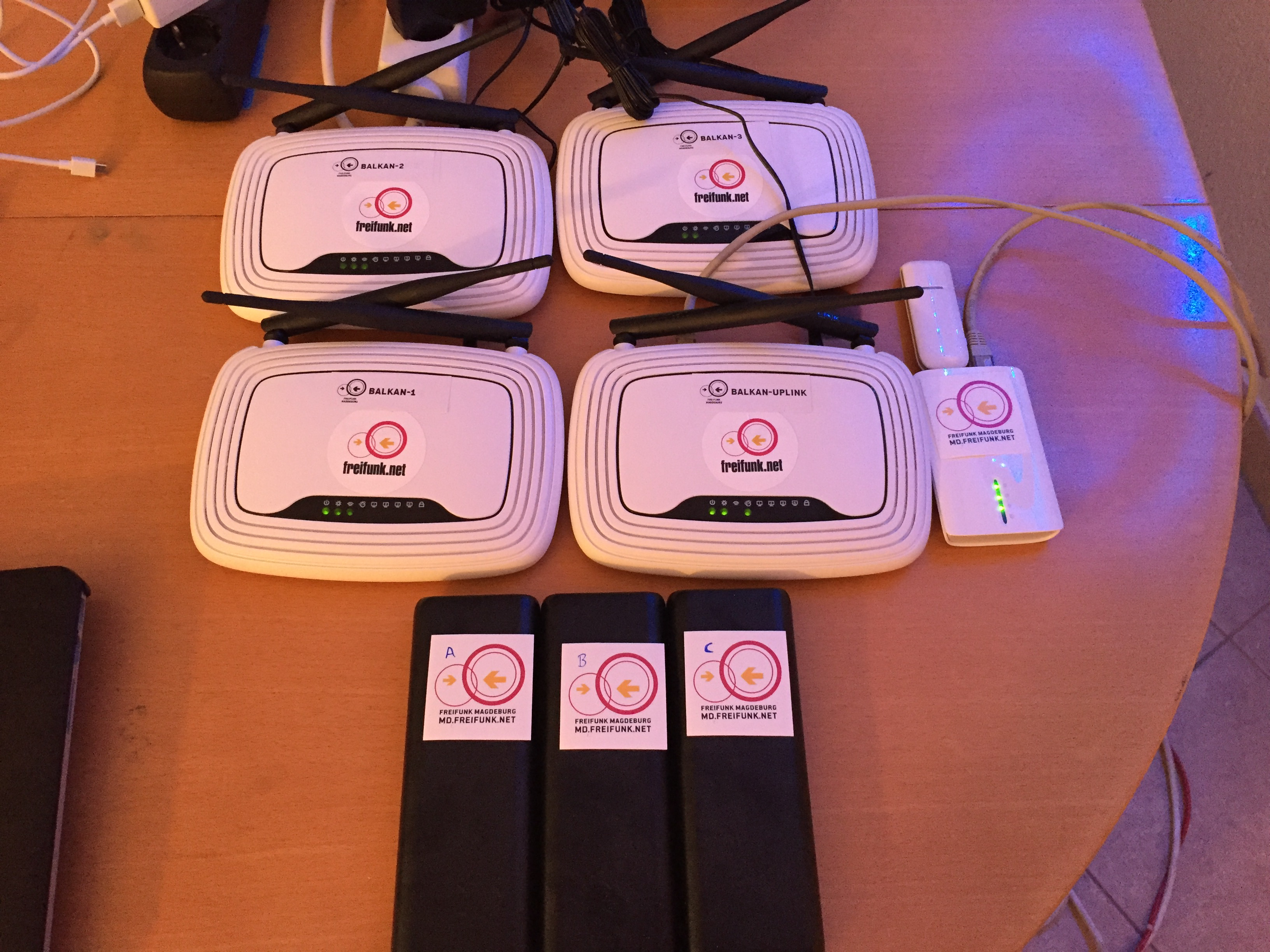

Fotos
