projects:2021:powerdelivery

PowerDelivery for Space

Der Basteltisch soll mit USB-Powerdelivery Ladestationen ausgestattet werden.

Project information

Maintainer:
Members
Begin
2020-12-22
Status
Funktionstüchtig

Auf der Netz39 Wiki Seite kann der Aufbau und die Analyse der Geräte nachgelesen werden: Github. Eine kurze Anleitung zu dem Projekt kann der Wiki Seite (Link) entnommen werden.

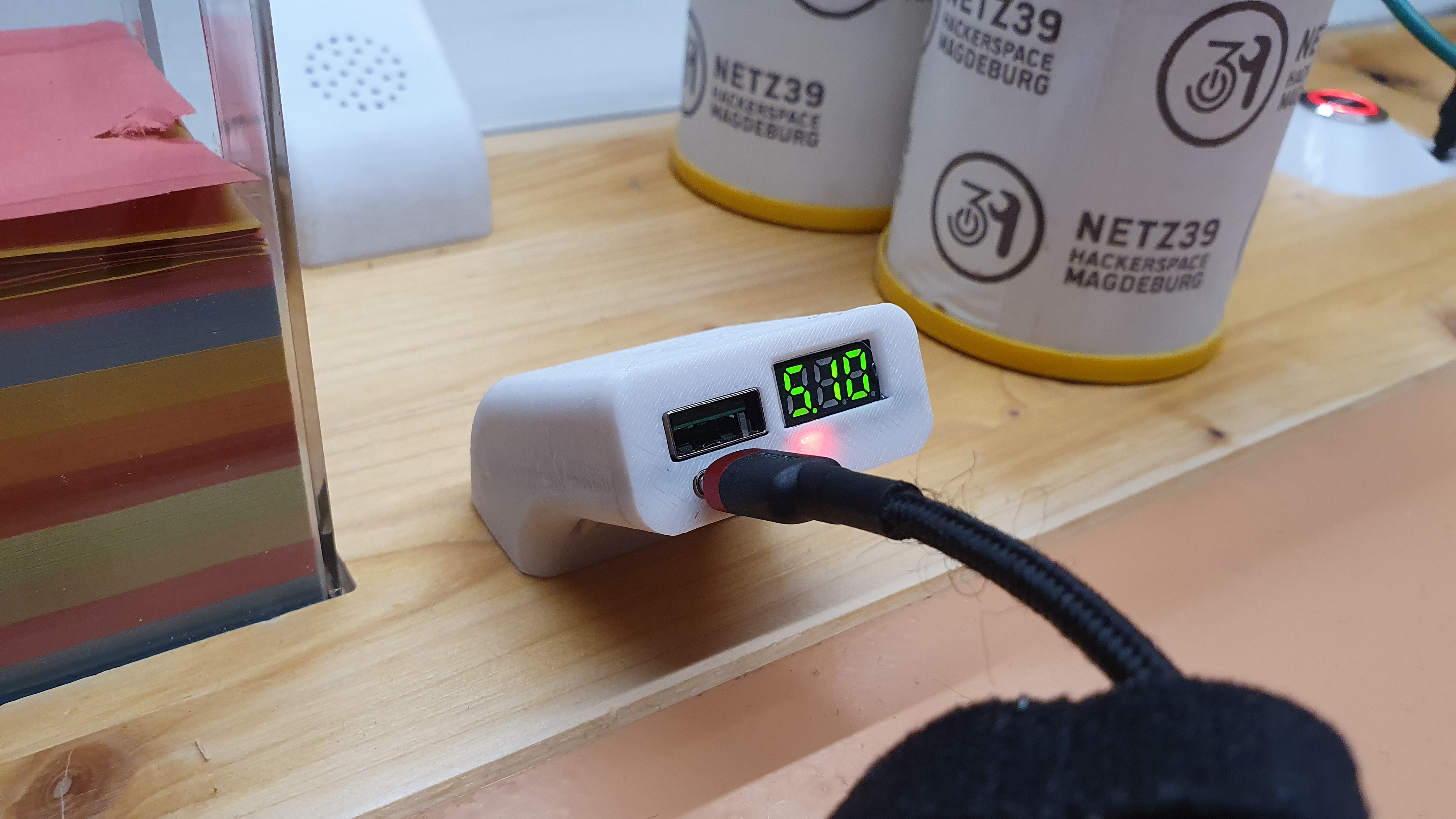

raw.githubusercontent.com_netz39_powerdelivery_for_space_main_media_gallery_20210102_160408.jpg

Kosten

Bauteil Anzahl Kosten Link
PDS100 7 61,66€ AliExpress
Pushbutton 1 5,65€ AliExpress
Sicherungskasten 1 12,81€ AliExpress
5A Sicherungen 10 2,65€ AliExpress
Silikonkabel (10AWG) 1m 5,00€ AliExpress
24V Netzteil 1 90,02€ Mouser
Noctua Lüfter 1 17,90€ Amazon
USB-C zu USB-C (2m) 4 18,98€ AliExpress
USB-C zu USB-C (1m) 4 17,58€ AliExpress
USB-A zu USB-C (1m) 4 16,54€ AliExpress
USB-A zu USB-Mikro (1m) 4 13,86€ AliExpress
Trigger Kabel (9V, 12V, 15V, 20V) 1 19,19€ AliExpress

Somit wären das Materialen im Wert von 281,84€.

Einige Sachen wie Bolzen, Muttern, Kabel waren privat noch vorhanden. Die 3D Drucke in Polycarbonat wurden im Flextronic Labor der Universität vorgenommen. Der angeschlossene SonOff TH10 stammt von Tux

ToDos

  • ein leises Netzteil kaufen und einbauen
  • neuen Ein/Ausknopf verbauen (von Aliexpress)
  • Github Seite anpassen und fertig dokumentieren
  • Zubehör auflisten (Kabel, Trigger, Adapter)
  • SonOff Trigger Zeiten neu einstellen
